電着実験ラボの紹介

概要

（高解像度写真を見るには各写真をクリック）

• 東京科学大学（旧・東京工業大学）大岡山キャンパス(東京都目黒区)内の実験室にて，電着塗装実験が実施可能なラボを有しています．
• つきまわり等の電着挙動評価実験，電着塗装シミュレーター「EDESFEM」で利用可能な電着数理モデルパラメーター同定実験など，様々な電着実験を実施できます．
• 大学内の設備であるため，学外の方でも自らの手で思うがままに，装置等を好きに組み換え・追加して実験出来ます．
• 電着塗料は塗料メーカーでの調合・送付 or 電着実ラインからの汲み取り・送付を要します．（ラボに電着塗料の調合設備はありません．）
• 前処理板（テストピース）はテストピース業者（パルテック・日本テストパネルなど）での製作・送付を要します．（ラボに前処理板の製作設備はありません．）
• 見学希望の方はお気軽にメールでご連絡ください．

電気機器

（高解像度写真を見るには各写真をクリック）

• 直流電源：高砂製作所，ZX-S-800HA，高電圧印加用
• 外部抵抗：タマオーム，THRタイプ各種，溶液/隔膜抵抗の模擬用
• シャント抵抗：Ohmite，15FR250E，電流測定用

水まわり・乾燥機器

（高解像度写真を見るには各写真をクリック）

• 恒温水循環装置：東京理化器械，CTP-3000，塗料の温調用
• マグネチックスターラー：日伸理化，SW-050L，塗料の撹拌用
• ウォータースプレーガン：アズワン，WGN-2，塗装後のテストピースの洗浄用
• 電気炉：ヤマト科学，DKM600，塗膜の焼付用
• テストピースハンガー：山小電機製作所，特注品，テストピース吊り下げ用
• その他：SUS316タンク/ポット・扇風機・エアブロア・赤外線ヒーター・投げ込みヒーター等

測定機器

（高解像度写真を見るには各写真をクリック）

• データロガー：KEYENCE，NR-X100 一式，電圧・電流・液温の時刻歴を測定
• 電子天秤：島津製作所，ATX224，塗装前後のテストピース質量差を測定
• 膜厚計：Fischer，DMP20，電磁式（鉄素地用）および渦電流式（非鉄/アルミ素地用），膜厚を測定
• 水質計：HORIBA，LAQUA WQ-330PCD-Sなど，塗料の電気伝導度およびpHを測定
• 放射温度計：HORIBA，IT-545S，液温・TP温度等のスポット測定
• サーモグラフィ：FLIR，C2，液温・TP温度等の分布測定
• 光学デシタル顕微鏡：KEYENCE，VHX-970F 一式，20〜2000倍，塗装・焼付前後のテストピース表面の観察

一枚板実験

（高解像度写真を見るには各写真をクリック）

• ポット兼アノード：クローバー，ストックポット 10011922
• テストピースハンガー：自作
• テストピースサイズ：70 x 75 x 約0.8 mm または 70 x 150 x 約0.8 mm

４枚ボックス実験

（高解像度写真を見るには各写真をクリック）

• ケース：マサタニ，特注品，硬質塩ビ
• セパレータ：木本ゴム工業，特注品，シリコーンゴム
• 治具・風船：自作
• テストピースサイズ：70 x 150 x 約0.8 mm

回流槽実験

（高解像度写真を見るには各写真をクリック）

• 回流槽：マサタニ および 酒井製作所，特注品，硬質塩ビおよびSUS316
• 回流ポンプ：SEAFLO，SP-DS-WP-280GPH
• テストピースハンガー：山小電機製作所，特注品，硬質塩ビおよびSUS316
• テストピースサイズ：70 x 75 x 約0.8 mm

実ライン車体表面電位測定器 Ver. 1

（高解像度写真を見るには各写真をクリック）

• データロガー：GRAPHTEC，GLT400，20ch
• 防水ケース：マサタニ，特注品，対衝撃硬質塩ビ（灰色・透明）
• 防水プラグ：七星科学研究所，NRW-2824 一式
• 電極：自作，磁石・ビズ・粘着固定（任意の車体板材で利用可），サイドシルの中などの袋部内にも設置可

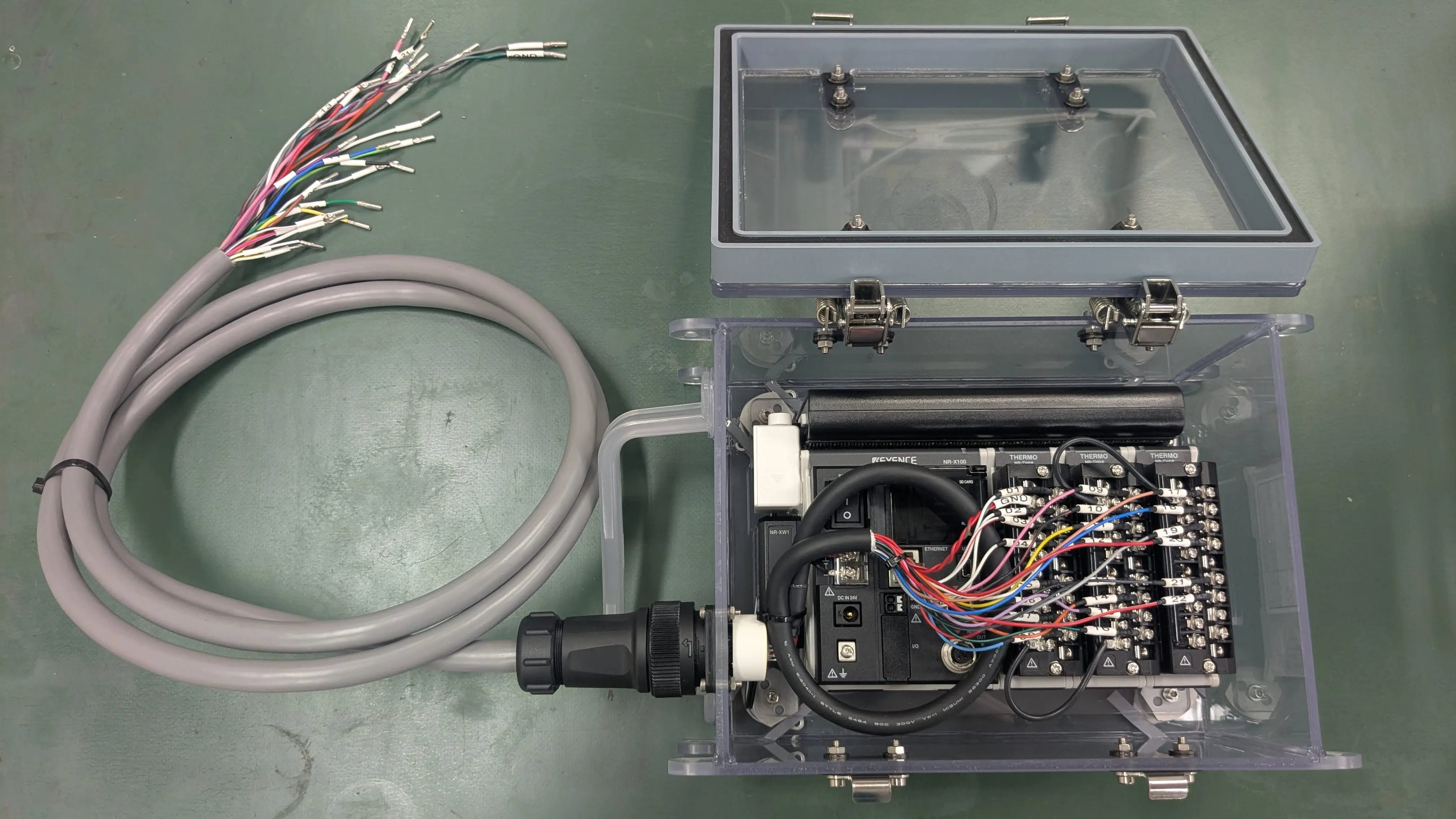

実ライン車体表面電位測定器 Ver. 2

（高解像度写真を見るには各写真をクリック）

• データロガー：KEYENCE，NR-X100 ＋ NR-TH08 x 3，全24ch中22chが使用可
• 防水ケース：マサタニ，特注品，耐衝撃硬質塩ビ（透明），143 mm x 192 mm x 251 mm（突起部を除く）
• 防水プラグ：七星科学研究所，NRW-2824 一式
• 電極：自作，磁石・ネジ・粘着固定（任意の車体板材で利用可），サイドシルの中などの袋部内にも設置可

実ライン車体表面温度測定器

（高解像度写真を見るには各写真をクリック）

• 温度ロガー：T&D，おんどとり TR71A
• センサー：T&D，フッ素樹脂被覆センサー TR-1106 および センサー延長ケーブル TR-5C10
• 防水ケース：UMIHIME，防水ポーチ，220 mm x 160 mm x 15 mm（突起部を除く）
• ケーブルグランド：タカチ電機工業，RPG7-7B
